Rockford Fosgate
HD14U-STAGE3
6-Lautsprecher- und Verstärker-Kit für
Harley-Davidson®
• CVO Limited™ (2014+, Bat Wing, FLHTKSE)
• CVO Ultra Limited™ (2016+, Bat Wing, FLHTKSE)
• CVO Road Glide Ultra™ (2015+, Shark Nose, FLTRUSE)
• Road Glide Ultra™ (2015+, Shark Nose, FLTRU)
• Electra Glide Ultra Limited Low™ (2017+, Bat Wing, FLHTKL)
• Tri Glide Ultra Classic™ (2015+, Bat Wing, FLHTCUTG)
• Electra Glide Ultra Classic™ (2014+, Bat Wing, FLHTCU)
• Electra Glide Ultra Limited™ (2014+, Bat Wing, FLHTK)
Ergänzen Sie Ihr Motorrad um ein leistungsstarkes 400-Watt-Audiosystem mit 6 Lautsprechern, das speziell für ausgewählte Harley-Davidson® Road Glide® Ultra- und Electra Glide® Ultra Classic®-Modelle ab 2014 entwickelt wurde. Das System umfasst zwei 6,5-Zoll-Lautsprecher (16,5 cm) für die Verkleidung, zwei 6,5-Zoll-Lautsprecher (16,5 cm) für das Tour-Pak®, zwei 6x9" Lautsprecher für die Satteltaschen, einen 400-Watt-4-Kanal-Verstärker und ein komplettes Installationskit.
Sie müssen Ihr Werksradio flashen, um dieses Kit zu verwenden (siehe Info-Bild mit orangenen Hintergrund).
Kein Bohren oder Schneiden erforderlich
Kits werden an werkseitigen Befestigungspunkten angeschraubt
Direct Connect Kabelbäume für Harley-Davidson® Modelle
Die T-Kabelbaum-Integration unterstützt die vordere/hintere Fadersteuerung (erfordert „Rockford Fosgate 2014+ All Bikes“-Flash)
Beinhaltet Y-Adapter am Verstärkerausgang für untere Verkleidung und/oder Tour-Pak® Lautsprecher
TM400X4ad Power 400-Watt-Class-ad-4-Kanal-Verstärker
TMS65 Power 16,5 cm (6,5") Full Range Verkleidung/Tour-Pak® Lautsprecher 2014+ Harley-Davidson®
RFK-HD14 2014+ Harley-Davidson® Road Glide® & Street Glide® Verstärker-Verkabelungssatz
Kompatibilität (Alle Markennamen, Handelsnamen und Warenzeichen sind Eigentum ihrer jeweiligen Inhaber)

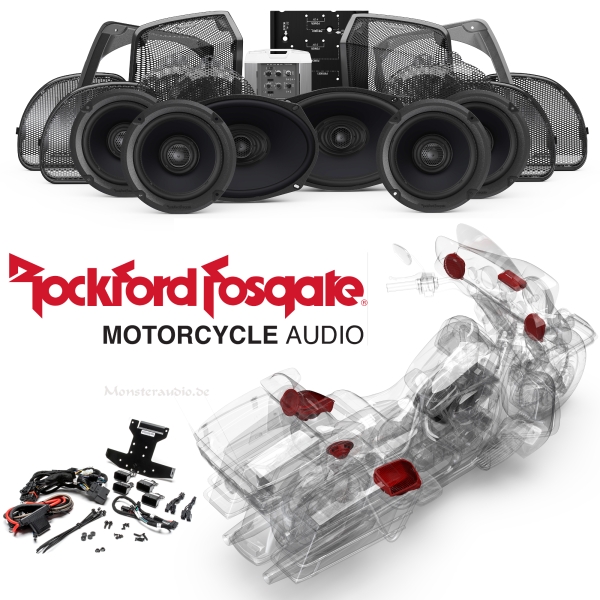

In der Box enthalten
(4) TMS65-Lautsprecher
(2) TMS69BL-Lautsprecher
(2) 2015+ Road Glide Grills
(2) Street Glide-Grills ab 2014
(2) Tour-Pak® Grills ab 2014
(1) TM400X4ad-Verstärker
(1) Montagesatz für Verstärker RFK-HD14
(5) Bypass-Stecker für Werksverstärker
(1) DSR1 Loop-Thru-Kabelbaum
(2) Y-Adapter für Verstärkerausgänge
(1) Kabelbaumsatz
(1) Hardwarepaket
Einzelbeschreibung:
Lautsprecher:

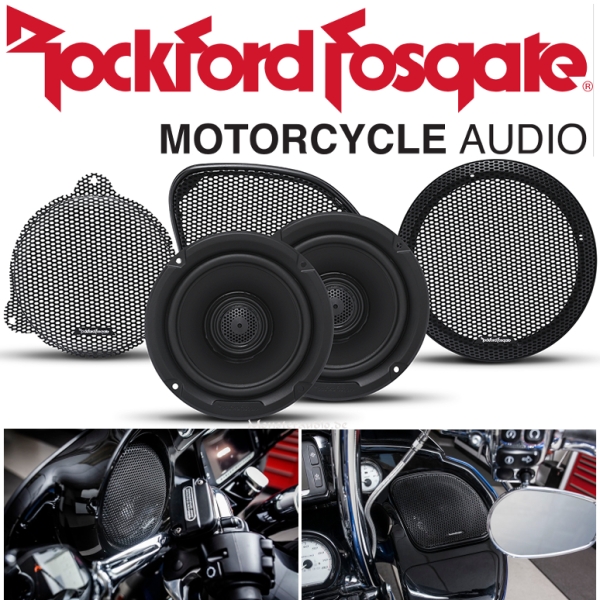

TMS65
6,5“ (16,5cm) 2-Wege-Koaxiallautsprecher (paar)
Leistung je 100 Watt/RMS - 200 Watt/MAX
Impedanz 4 Ohm
Empfindlichkeit 94 dB @ 2.83V/1M
Frequenzgang 56 – 20.000 Hz
Einbaudurchmesser: 128mm
Einbautiefe 53mm
TMS69
6x9“ (152x229mm) 2-Wege-Koaxiallautsprecher mit 25mm Hochtöner (paar)
Entworfen für Motorrad-Taschendeckel mit 6x9“ Ausschnitt
Leistung je 100 Watt/RMS - 200 Watt/MAX
Impedanz 4 Ohm
Empfindlichkeit 92 dB @ 2.83V/1M
Frequenzgang 56 – 20.000 Hz
Einbaudurchmesser: 218x147mm
Einbautiefe 71mm
Verstärker:
Der TM400X4ad ist ein 400-Watt-4-Kanal-Verstärker mit hocheffizienter Class-Ad-Technologie und einer konform beschichteten Leiterplatte, die für Motorsport- und Schiffsanwendungen entwickelt wurde.
Leistung (RMS)
100 Watt x 4 an 4 Ohm
100 Watt x 4 an 2 Ohm
200 Watt x 2 an 4 Ohm gebrückt
high- und lowlevel-Eingang
Frequenzbereich 20Hz - 20kHz +/-1dB
Eingangsempfindlichkeit 150 mV to 12 V
Klasse A/D Effizienz durchschnittlich 75%
Treble: 0 to +14 dB @ 12.5 kHz
Bass: 0 to +18 dB @ 45 Hz
High-Pass 50Hz-250Hz an 12dB
Low-Pass 50Hz-250Hz an 12dB
Eingang Powerkabel 8 WG / 10mm²
Ausgang Lautsprecherkabel 16 WG / 6mm²
Betriebsspannung 9-16 Volt DC
