ROCKFORD FOSGATE
PUNCH PM100X1K
Punch Marine 100 Watt Fullrange Mono Verstärker (Paar)
Der PM100X1 ist ein dynamischer 100-Watt-Mono-Leistungsverstärker, der Gleich- und Wechselspannungen verwendet, die an vorhandenen Radiolautsprecherausgängen vorhanden sind. Dieses Design ermöglicht den Anschluss an ein Lautsprecherkabel, ohne dass ein B+-Kabel verlegt werden muss. Es stellt auch eine sichere Last für die Radioverstärkerschaltung dar, um übermäßigen Verschleiß des Radios zu vermeiden, wodurch es ideal für die OEM- und Aftermarket-Radiointegration ist. Die konform beschichtete Leiterplatte ermöglicht mobile, Motorsport- und Schiffsanwendungen. PM100X1K "KIT" wird mit 2 Stk. geliefert.
Leistung
2 x 60 Watt/RMS an 4 Ohm
2 x 100 Watt/RMS an 2 Ohm
Kanal 5 an 1 Ohm 500 Watt7RMS
Frequenzbereich 60Hz bis 20 kHz +/- 1.0dB
High-Pass: wählbar 60Hz, 80Hz, 100Hz an 12dB/octave Butterworth
Maße: 9,91 x 7,62 x 3,3cm (L x B x H)
Gesamtgewicht 1,27 kg
Lieferumfang: 2 Verstärker
Der Verstärker PM100X1 verwendet die zum Patent angemeldete BTL-Technologie, um Ihnen eine einzigartige Verstärkerlösung zu bieten. Dieser Einkanalverstärker nutzt den Lautsprecherausgang des Radios, um nicht nur das benötigte Audiosignal bereitzustellen, sondern auch die Leistung, die das Gerät antreibt. Dies erfolgt durch eine Kombination aus der üblicherweise vorhandenen DC-Offsetspannung und dem Audio-AC-Signal selbst.
Anfänglich verwendet er die DC-Offsetspannung für seine Einschaltleistung sowie die primäre Verstärkungsleistung. Wenn die Lautstärke erhöht wird und der Ausgangsleistungsbedarf steigt, beginnt der Verstärker, die Leistungslast zwischen den DC- und AC-Signalen aufzuteilen. Sobald eine hohe Lautstärke erreicht ist, wird der Großteil der Leistung des Verstärkers nur aus dem Wechselstromsignal bereitgestellt und durch seine interne Speicherbank ergänzt.

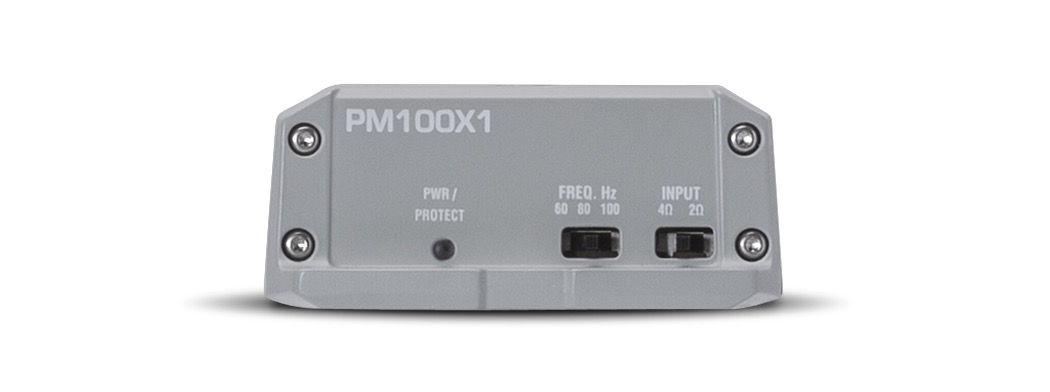

Dieses Design ermöglicht es ihm, seine kapazitive Bank tatsächlich auf der Unterseite der AC-Signalwelle aufzuladen, die ohnehin im Wesentlichen ungenutzte Energie ist. Es stellt auch keine höhere Belastung für das Radio dar als ein standardmäßiger 2- oder 4-Ohm-Lautsprecher, wodurch die Radioverstärkerschaltung vor Bedingungen mit niedriger Impedanz geschützt wird. Dieses Design ermöglicht es, den Verstärker an ein Radio mit einer Nennleistung von 20 Watt anzuschließen und dynamisch bis zu 100 Watt zu erzeugen. Das Gerät verfügt außerdem über einen 2/4-Ohm-Eingangsschalter, um den Verstärker an die Ausgangsimpedanz des Funkkreises anzupassen. Zum Lautsprecherschutz haben wir eine wählbare Hochpass-Frequenzweiche mit einer Einstellung von 60, 80 und 100 Hz integriert.
In seltenen Fällen ist nicht genügend Gleichspannung vorhanden, um den Verstärker beim Einschalten mit Strom zu versorgen, sodass ein zusätzliches B+-Kabel enthalten ist, das an andere Stromkreise mit niedrigerem Strom in seiner Nähe angeschlossen werden kann. Dieses Design macht den Verstärker ideal für OEM- oder Aftermarket-Upgrades, ohne physisch größere Verstärker verwenden zu müssen, da sie im Armaturenbrett oder in den Türen des Fahrzeugs versteckt werden können. Es ist auch IPX6-zertifiziert für Installationen, bei denen Feuchtigkeit vorhanden sein kann.
Patentierte BTL-betriebene „FreeLoad“-Technologie (US 9,438,181 B1)
Sammelt sowohl B+ als auch Audiosignale von den Standard-Lautsprecherausgängen der Haupteinheit
Verwendet gespeicherte Energie vom BTL-Verstärker, um eine dynamische Leistung von über 100 Watt zu erzeugen
Strombegrenzung zum Schutz des Hauptgeräts für 4-Ohm- und 2-Ohm-Konfigurationen
Hochpegel einschalten
Optionaler B+-Anschluss für nicht standardmäßige Lautsprecherausgänge
Wählbares 4- und 2-Ohm-Spiel
60, 80 und 100 Hz wählbare 12 dB/Okt HP Butterworth Crossover
Kleines Stealth-Paket, das die Installation überall ermöglicht

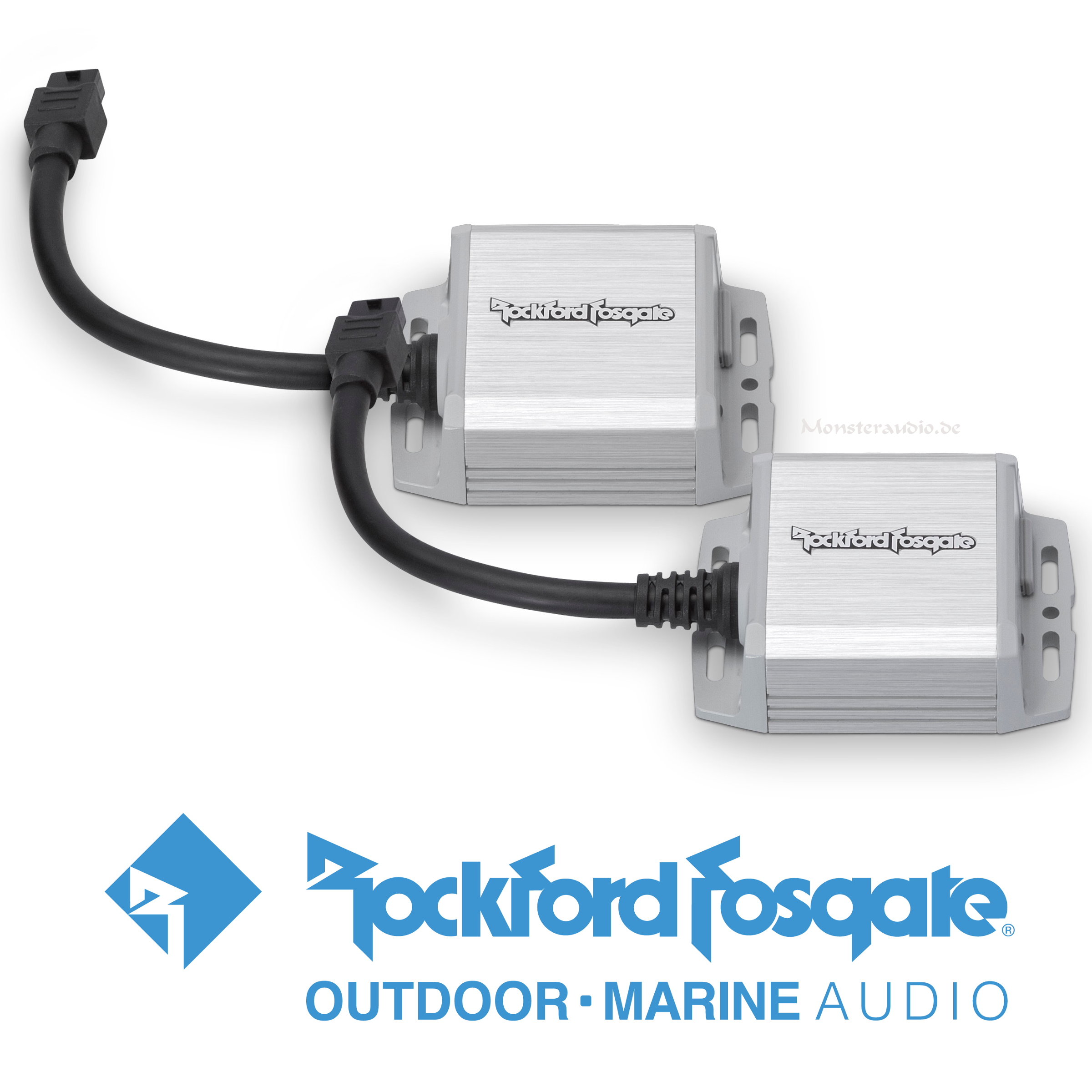

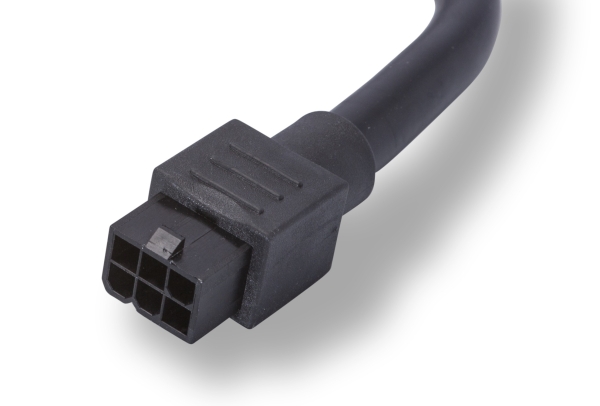

Pig-Tail-Konnektivität für einfache Installation
Kühlkörper aus extrudiertem Aluminium
Stummgeschaltet einschalten
Wärmeschutz
Kurzschluss- und Überspannungsschutz
Diskrete Oberflächenmontage-Technologie
Verkauf paarweise (links/rechts)
